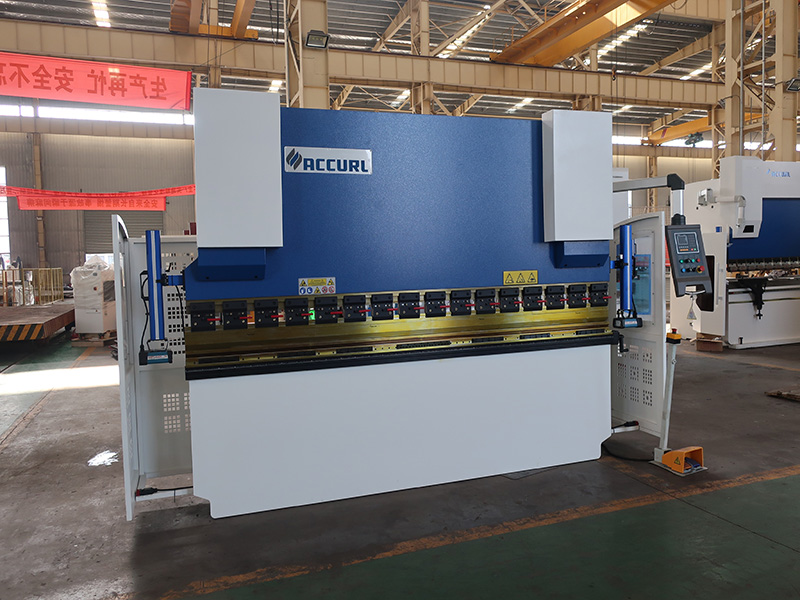

Хидраулична НЦ преса за кочнице 5М ЦЕ сигурносна сертификација 300 тона НЦ Пресс кочиона машина за Аццурл
Опште карактеристике
● Обрађено са високом прецизношћу, динамичком и статичком чврстошћу.
● Технологија хидрауличког синхронизованог вентила с поновљивом прецизношћу за савијање савијања добијате исти савијање на различитим деловима.
● Једноструки ослонац са позадинским осовином (Кс = 500) се брзо помера на осовину лоптице.
● Кромирани и испуцани хидролни цилиндри чувају прецизност чак иу високим тонама.
● ХОЕРБИЕГЕР хидролитички систем.
● СИЕМЕНС електрични системи.
● Једноставна употреба и покретна управљачка јединица омогућава оператору да изабере своју радну позицију.
Главне карактеристике
● Оквир је тежак и компактан и обезбеђује прецизне резултате. Израђен је од високог квалитета
● квалитетан благо челик и прошао је систематске механичке процесе.
● Електрично заваривање високе прецизности
● Употреба високотехнолошких машина за бушење екстремних прецизних делова
● АЦЦУРЛ® бира најбоље производе који гарантују дуготрајне и високотехнолошке машине.
● АЦЦУРЛ® бира најбоље компоненте.
Карактеристике производа
● Потпуно европски дизајн, оптимизован изглед, Моноблок, Заварени челични оквир тврд до тренутка померања и високог чврстоћа са материјалом СТ44 А1.
● АЦЦУРЛ Пресс Браке је опремљен корисничким интерфејсом за корисника Естун, Е21 обезбеђује све главне функције пресовања кочница.
● Аутоматско подешавање тонаже и потеза за углове савијања. Савршено савијање резултира једноставним улазом угаоног и радом машине.
● Све цеви су спојене цевним уметцима како би се избегло губитак уља и експлодирале цеви за заваривање.
● Куглични вијак и линијски водич су дизајнирани да побољшају прецизност.
● ЕЗ брзо клинасто стезање је дизајнирано тако да брзо мења алате.
● Сигурносна ограда и електрични прекидач су дизајнирани да машина обезбеди безбедност рада.
Апликација производа
Прекидач кочнице АЦЦУРЛ® НЦ, конструисан са великом пажњом за детаље, је висококвалитетни алат за машине. Студије о оквирним флексима омогућиле су нам да дизајнирамо производ који на најпримјерљивији и најприкладнији начин реагује на механичке захтјеве, стога гарантује стабилну структуру, а тиме и већу прецизност у савијању. Ова карактеристика је чак побољшана системом ручног крунисања. Вредно је споменути и могућност додавања опција и надоградње на конфигурацији, у каснијој фази.
Делови за машине
● Машински оквир
АЦЦУРЛ® машине су дизајнирани од стране наших стручних инжењера са само једним циљем: изградити најбоље машине које се могу замислити. Комбинујући наш јединствени дизајн машине са најквалитетнијим материјалима који су на располагању, постигли смо свој циљ и изумили неке од најпоузданијих и издржљивих машина у свету.
● Хибридни систем
АЦЦУРЛ® уводи хибридни систем по истој цени као и конвенционални систем, што води низу предности за купца: огромну уштеду енергије (55% у односу на традиционалну машину) и смањену количину потребног уља, захваљујући дупли танк.
● Хидраулични цилиндар
Сви печати у цилиндру су ПАРКЕР из САД, способни су радити под номиналним оптерећењем континуирано, стабилним радом и високом прецизношћу.
● Доубле Гуидед Рам
Двоструки водени рам обезбеђује стабилност и радну плочу. Ово омогућава одржавање високе прецизности током целе савијене фазе, чак и код различитих алата и интермедијера, чиме се осигурава центрирање направљено током почетних испитивања у времену.
● Систем за позиционирање рамена
Ограничења машине за главну торзиону шипку:
1) Увек за савијање центра (без искључења центра)
2) Нема конусних кривина - И1 = И2
3) немогућа тандемска веза
4) Механички синхронизам на И1 / И2
● Пунцх анд дие
Вишеструка В серија од 835мм удараца са фракционим
● Кс-оса мерача задње осовине
Прекидач АЦЦУРЛ® преса је опремљен са задњим мерачем који аутоматски подешава осовине Кс (дубина) како би се осигурало да је ваш материјал тачно позициониран тачно, што доводи до квалитетније завршене делове.
Кс-Акис ЦНЦ БацкГауге:
1) прецизни серво погон Кс прецизног мерача
2) Ручно подесива Р и З1, З2-оса
3) Хигх-Спеед са ХИВИН линеарним водичима
4) Погони ДЕЛТА Серво Моторс и погони
5) Комплетна прст на прстима на двоструком линијском водичу
6) Кс-оса убрзава до 800 мм / сец и тачност до 0.01 мм
● Спеед Арип систем
Систем брзог затварања смањује трошење времена за мењање алата за 8,5 пута у поређењу са традиционалним системима.
● Прекидач стопала
Прекидач за ноге из немачког Сиеменса (категорија 4)
● Безбедна светлосна завеса
Задња заштитна светиљка за машину
Дизајн производа АЦЦУРЛ® комбинира тачност, брзину, флексибилност, издржљивост, поузданост и напредну технологију за испоруку машина са највећим односом перформанси и цене у индустрији.
Продутивити
● Аутоматско израчунавање угла, силе и позиционирања осовине
● Корисничка контрола
Свестраност
● Конфигурација на захтев
Прецизност
● Систем структуралних компензација
● Сцхнеидер инвертерска осовина
● Пропорционална хидраулика
Сигурност
● Машине са директивом ЦЕ 2006/95 ЦЕ
● Безбедна светлосна завеса
Поузданост
АЦЦУРЛ® има строгу политику за избор својих компоненти, на бази екстензивног искуства стеченог током деценија. Све компоненте су сертификоване у складу са европским стандардима, а главни извори су Немачка, САД, Холандија, Италија и Швајцарска. Сви конструкциони делови се израчунавају методом коначних елемената и користи се само висококвалитетни челик С275 и С355 ЈР односно Ј2 (+ Н)
Спецификације за НЦ кочиону машину
ТЕХНИЧКЕ КАРАКТЕРИСТИКЕ | ||
1 | Тип | Хидраулика нц пресс браке 5м |
2 | Делем ЦНЦ систем | Естун Е21 НЦ контрола |
3 | ЦНЦ контролна оса | ИКС осовина Круна |
4 | Сила савијања | 300 тона |
5 | Дузина савијања | 5000 мм |
6 | Удаљеност између ступаца | 3900 мм |
7 | Дубина грла | 400 мм |
8 | Слиде Строке | 250 мм |
9 | Прилагођавање можданог удара | 180 мм |
10 | Мак.Схут Хеигхт | 535 мм |
11 | СПМ | ≥3 мин-1 |
12 | Снага главног мотора | 22 КВ |
13 | Маса машине | 27100 кг |
14 | Оутлине Сизе (ДкШкВ) | 5400 × 2250 × 3115 мм |
15 | Опција 1 | Естун Е200 НЦ контрола |
Опција 2 | ДЕЛЕМ ДА41 ЦНЦ контрола |
